核心摘要

本文以 Al₂O₃-SiC 陶瓷複合材料為例，深入解析「微波燒結」與「傳統燒結」技術的關鍵差異^[1]。實驗證實，微波燒結憑藉其獨特的體積加熱機制，不僅將保溫時間從傳統的 300 分鐘大幅縮短至 15 分鐘，更能將材料緻密度推升至 99.7%^[1]。對於追求低能耗與高效能的製造商而言，導入微波設備是突破傳統陶瓷製程瓶頸的關鍵策略。

為什麼傳統陶瓷燒結總是面臨「時間長、易脆裂」？

在工業製造與精密陶瓷加工領域，業者常面臨一個棘手挑戰：為了讓陶瓷達到完全緻密化，傳統無壓燒結製程通常需要極高的溫度與長達數小時的保溫時間。但這種「慢火熬煮」的作法不僅耗費巨大電能與時間成本，高溫與長時間滯留更容易導致陶瓷內部的晶粒異常生長，使得材料機械性質大幅衰退。

此外，當複合材料中存在熱膨脹係數差異（例如氧化鋁與碳化矽的膨脹係數相差約兩倍）時，傳統緩慢的加熱冷卻過程極易在材料內部產生殘留應力，進一步降低成品的破裂韌性^[1]。如何在不犧牲機械性能的前提下，大幅縮短製程時間，成為許多研發人員亟欲解決的難題。

什麼是微波燒結？它是如何顛覆傳統加熱模式的？

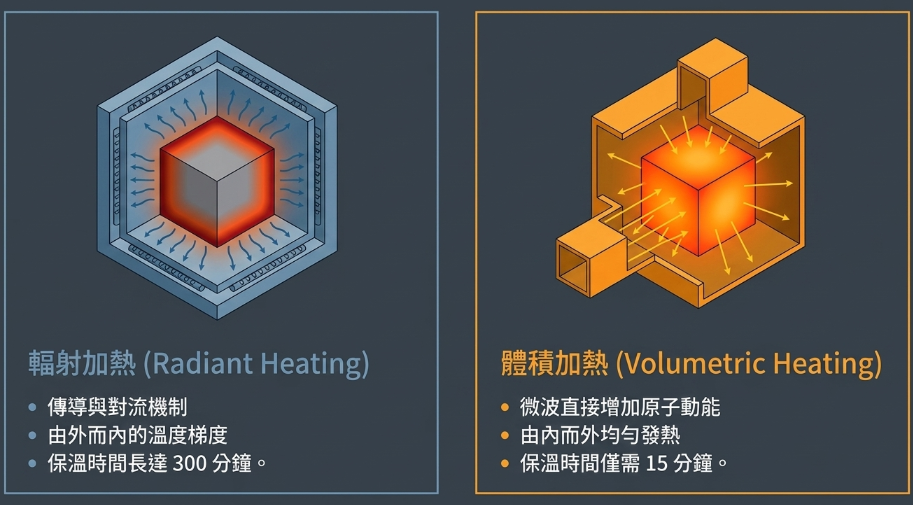

圖表左側顯示傳統爐由外而內的傳導對流加熱模式，右側顯示微波爐透過微波能量直接穿透材料內部的體積加熱模式。)

傳統燒結是透過電阻加熱元件，藉由輻射與對流將熱能由表面慢慢傳導至材料內部。這種方式容易造成「外熱內冷」，導致晶粒生長不均勻。

相較之下，微波燒結（Microwave Sintering）則是一種「體積加熱（Volumetric Heating）」技術。用白話來說，微波能量能直接穿透並作用於材料內部，增加原子的動能，並加速晶界擴散，使材料整體從內到外同步均勻發熱。

具體效益對比：
當我們在氧化鋁（Al₂O₃）基體中加入碳化矽（SiC）作為強化第二相時，微波燒結能有效利用 SiC 顆粒分佈於晶界間的釘紮效應（Pinning Effect），在快速緻密化的同時，抑制氧化鋁晶粒的過度生長。這種機制造就了更細緻且均勻的微觀結構，進而全面提升材料強度^[1]。

微波燒結與傳統燒結的規格與效能對比

為了直觀理解微波技術的強大，我們將 10 wt.% SiC 添加量的複合陶瓷數據進行結構化比較^[1]：

實務洞察：誰適合導入微波燒結設備？

依據我們的實務經驗，微波燒結技術不僅在 Al₂O₃-SiC 系統中表現卓越，對於極難燒結的高熔點非氧化物陶瓷同樣具備龐大商業潛力。例如在二硼化鈦（TiB₂）的製程中，若適當添加氮化鈦（TiN）作為微波吸收劑，便能在沒有外部熱源的純微波環境下，確保均勻的體積加熱，輕鬆將材料緻密度拉升至 99% 以上^[2]。對於生產切削刀具、裝甲防護材料或半導體精密零組件的製造廠而言，佈局 工業級微波燒結設備 絕對是提升產品良率、降低單位生產成本的戰略投資。

常見問題解答 (FAQ)

• Q1：微波燒結製程會改變陶瓷原本的化學成分嗎？
  不會。微波燒結不僅不會改變主要成分，反而因為燒結時間極短，能有效抑制不必要的氧化副反應。例如在傳統製程中容易出現的 SiO₂ 雜質，在微波環境中幾乎可以被忽略^[1]。
• Q2：為了提高硬度，複合材料中的碳化矽 (SiC) 是不是加越多越好？
  並不是。實證數據顯示，添加 10 wt.% 的 SiC 能使複合材料達到硬度與韌性的最高峰^[1]。若持續增加至 15% 或 20%，過多的 SiC 顆粒反而會嚴重阻礙基體的緻密化過程，導致孔隙率上升，使機械強度不升反降。
• Q3：如何克服微波爐「加熱不均勻」的潛在風險？
  商用微波高溫設備會經過精密腔體設計，並搭配輔助加熱基座（Susceptors，如 SiC 材質）。這不僅能在低溫階段幫助材料吸收熱能，更能穩定整個爐腔的溫場，確保量產時每個工件都能獲得一致的均勻結構。

參考文獻

1. 1.Microwave versus conventional sintering: Microstructure and mechanical properties of Al₂O₃–SiC ceramic composites, Boletín de la Sociedad Española de Cerámica y Vidrio 2019, 58, 14–22.
   內容摘要：詳細探討 Al₂O₃-SiC 陶瓷複合材料在微波與傳統燒結製程下，其微觀結構演化與硬度、韌性等機械性能的具體差異。
2. 3.Tough ceramics by microwave sintering of nanocrystalline titanium diboride ceramics, Ceramics International 2013.
   內容摘要：研究證實添加 TiN 作為微波吸收介質，能使極難緻密化的 TiB2 陶瓷在微波系統中達到高度均勻加熱與卓越的機械強度。
