核心摘要
傳統金屬有機框架（MOFs）的大規模生產常面臨加熱不均與耗時的物理限制[1]。全新開發的「連續流微波合成技術（CFMW）」完美結合了微波快速加熱與管狀連續流反應器的優勢，成功克服微波穿透深度不足的問題[1]。此技術能將 MOFs（如 UiO-66、HKUST-1）的合成時間縮短至數分鐘，時空產量（STY）提升數十至數百倍，展現出微波設備在大規模、高效率工業量產中的龐大商業潛力[1]。
什麼是 MOFs 量產的痛點？從「微波穿透限制」說起
想像一下，當您在廚房用微波爐加熱一大碗濃湯，往往邊緣已經滾燙，但中心卻還是冷的。這正是許多化工與材料廠在放大生產金屬有機框架（MOFs，一種具備極高孔隙率的戰略性材料）時所遇到的真實痛點[1]。
在實驗室規模中，微波輔助加熱是非常強大的工具，它能將 MOFs 的合成時間從數天大幅縮短至數分鐘，且產能與品質俱佳[1]。然而，微波在極性溶劑（如 DMF、水和醇類）中的穿透深度非常有限[1]。一旦我們將反應槽放大（Scale-up）以因應工業需求，微波便無法穿透至溶液中心。此時，熱量只能依靠傳統、緩慢的熱傳遞對流，這不僅使微波「快速、均勻」的加熱優勢蕩然無存，更可能導致晶體生長不均、產生廢料[1]。如何讓工廠級的大規模生產，也能像實驗室一樣快狠準？
如何解決量產難題？連續流微波技術的核心概念
為了解決上述痛點，工程師與科學家將「微波加熱」與「連續流處理（Continuous-Flow）」結合，開發出本質上為栓流反應器（plug-flow reactor）的 CFMW 系統[1]。
- 把「大鍋煮」變成「微波流水線」
與其把一大鍋溶液放進巨大的微波爐裡（傳統批次法），不如讓溶液像一根細長的麵條，源源不絕地穿過微波加熱區[1]。 - 設備優勢
在實際設計中，高壓幫浦會將金屬前驅物與配體精確混合，接著流經一條內徑僅 4.35 mm 的 PTFE 管狀反應器[1]。因為管徑極小，工業級微波設備發射的微波可以 100% 穿透管路，確保每一滴反應混合物都獲得極為快速、均勻且徹底的體積加熱[1]。 - 成核與生長一體化
依靠微波設備精準的功率輸出（如 200W - 360W），晶體的「成核」與「生長」這兩個階段，皆能完全在微波照射下一次完成[1]。這有別於過去只能用微波誘導成核、再用傳統慢速加熱生長半套工藝，大幅降低了設備佔地面積與能源消耗[1]。

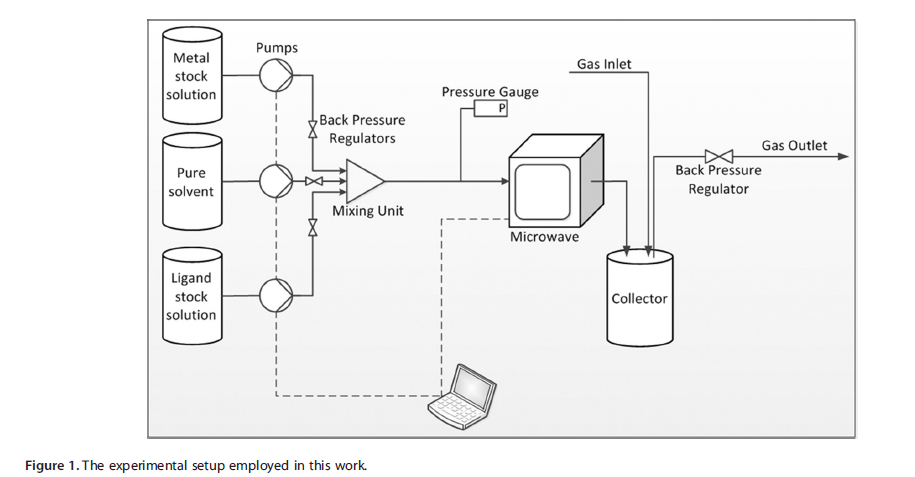

連續流微波技術示意圖[1]
為什麼 CFMW 能帶來壓倒性的產能優勢？（成效對比）
導入專業微波設備結合連續流系統後，材料的時空產量（Space-Time Yield, STY）獲得了創紀錄的突破[1]。STY 是衡量反應器效率的關鍵工業指標（單位為 kg m⁻³ d⁻¹），數值越高代表設備越具經濟效益。
以下為三種基準 MOF 材料在微波連續流系統下的實際表現比較：
| 評估項目 | UiO-66 (高熱/化學穩定性) | MIL-53(Al) (極小微晶產品) | HKUST-1 (極致高效轉化) |
|---|---|---|---|
| 微波合成條件 | 7 分鐘 / 280 W / 常壓[1] | 4 分鐘 / 240 W / 3 bar[1] | 1 分鐘 / 360 W / 4 bar[1] |
| 放大生產速率 | 14.4 g h⁻¹[1] | 7.1 g h⁻¹[1] | 79.4 g h⁻¹[1] |
| 比表面積 (BET) | 1052 m² g⁻¹[1] | 1376 m² g⁻¹[1] | 1550 m² g⁻¹[1] |
| 時空產量 (STY) | 7,204 kg m⁻³ d⁻¹[1] | 3,618 kg m⁻³ d⁻¹[1] | 64,800 kg m⁻³ d⁻¹[1] |
| 相較傳統工藝優勢 | 遠超傳統記錄的 2,000 多[1] | 世界首例微波輔助合成，文獻最高產量[1] | 壓倒性勝過常規連續流 (42,100) 與批式 (2,035)[1] |
針對 MOFs 開發者的常見問題解答 (FAQ)
Q1：什麼是時空產量（STY）？為什麼它對工廠導入設備很重要？
時空產量（Space-Time Yield）是指單位體積的反應器在單位時間內所能生產的產品重量[1]。對於工廠而言，STY 越高，代表只需要極小的微波設備與廠房空間，就能產出等同甚至超越巨大傳統反應槽的產能，大幅降低資本支出與佔地成本[1][1]。
Q2：微波連續流合成是否會犧牲產品的品質（如比表面積）？
不會。實證指出，在極短的微波照射時間內（如 HKUST-1 僅需 1 分鐘），不但能達到近乎定量的極高轉化率（96%），其 BET 比表面積仍可維持在 1550 m² g⁻¹ 的高水準，完全符合高品質產品的工業要求[1]。
Q3：微波連續流系統的製程參數好控制嗎？
非常精確。整套系統可藉由電腦進行遠端控制[1]。您可以輕易透過調整微波功率（W）、系統壓力（bar）與幫浦流速（決定滯留時間），快速針對不同的 MOF 進行條件優化（如 UiO-66 需加入調控劑與水）[1]。
準備好升級您的材料生產線了嗎？
這項技術不再只是概念驗證，而是已經證實具備龐大商業潛力的解決方案[1]。無論您是研發端需要穩定放大的數據，還是生產端尋求降低能耗與成本，我們的專業微波設備都能滿足您的需求。
參考文獻
- [1] Continuous-Flow Microwave Synthesis of Metal–Organic Frameworks: A Highly Efficient Method for Large-Scale Production, Chemistry - A European Journal 2016, 22, 3245-3249.
內容摘要：本研究由 Marco Taddei 等人發表，詳細報導了利用連續流微波處理技術大規模、高效率合成基準 MOFs（UiO-66、MIL-53(Al) 與 HKUST-1）的實驗設計、產率與創紀錄的 STY 數據。
