傳統石墨生產面臨資源枯竭與環境重污染硬傷。新一代綠色永續製程透過微波輔助催化石墨化（Microwave-Assisted Catalytic Graphitization）與閃光長脈衝焦耳加熱（DC-LPJH）技術，能將廢竹、木質素等低成本生物炭，在數秒至數分鐘內轉化為高品質石墨與紊層石墨烯（Turbostratic Graphene），其晶體尺寸達 2.08 μm、電導率高達 3.58 × 10⁴ S m⁻¹，完美超越或並肩傳統天然石墨，為鋰電池負極與超級電容器提供兼具低碳排與高效能的全新綠色解決方案。
一、 為什麼傳統加熱與化學法，搞不定高性能石墨烯的商業化？
在淨零碳排與綠色循環經濟的浪潮下，石墨（Graphite）與石墨烯（Graphene）作為電子元件、導電油墨與鋰離子電池（LIBs）負極的核心基礎原料，全球市場需求正在迎來爆發式增長1,5。然而，現行的工業產線與傳統化學回收（Chemical Recycling）製程，卻長期被以下兩大陣痛期物理硬傷所綁架：
- 傳統外熱式傳熱效率極差（低熱傳導率瓶頸）：
高分子聚合物與生物質本質上是優良的絕熱體（低熱傳導率）。傳統依靠外部壁面加熱（傳導、對流）的反應器（如旋轉窯或傳統管狀爐），熱量由外向內慢速傳遞，會在物料內部形成巨大的溫度梯度。這不僅導致最外層過度結焦（Coke），最內層卻未完全反應，更導致最終產物成分雜亂、品質與結晶度極不穩定。 - 高溫動能與重環境足跡代價：
生產傳統人造人工石墨（Synthetic Graphite）通常需要將石油針狀焦或煤焦油瀝青在高達 3000°C 的極端高溫下長時間進行石墨化處理4,7；而開採天然石墨後，則需使用劇劇毒的氫氟酸（HF）進行化學純化，帶來極其沉重的能源消耗與溫室氣體（GHG）環境負跡。
許多企業嘗試使用稻殼、廢棄竹子、牛皮紙木質素（Kraft Lignin）等生物質作為碳源來合成「綠色石墨烯」，但若採用常規熱處理，這些非石墨化碳（Non-graphitizable Carbon）即便加熱到 2000°C 以上，其微觀結構依然呈現無序雜亂的非晶態2,5,8。如何「在更低的操作溫度、更短的時間內調控出高結晶度、無缺陷的石墨烯層」，成為產業鏈轉型的決勝點。
二、 如何用微波輔助與焦耳加熱打破僵局？
為了解決傳統製程的物理天花板，科學家引進了專業的「空間選擇性催化」與「體積加熱（Volumetric Heating）」機制。我們透過 5W1H 的結構來為您解密：
1. 誰（Who）需要這項前沿技術？
主要適用於新能源材料製造商、additive manufacturing（增材製造/3D列印）電子元件廠、以及期望將農業剩餘物、工業木質素低碳轉型為高附加值產品的環保循環材料產線1,4。
2. 什麼（What）是微波催化石墨化與紊層石墨烯？
- 微波輔助催化石墨化（Microwave-Assisted Catalytic Graphitization）： 利用特定頻率的微波輻射（如工業標準 2.45 GHz）穿透非金屬反應容器，直接與物料內部的「微波吸收劑/過渡金屬催化劑」（如鐵粉、鎳粉）發生電磁交互作用1,4,7。
- 紊層石墨烯（Turbostratic Graphene）： 這是一種特殊的二維碳奈米材料，其石墨烯單層之間雖然平行堆疊，但彼此間存在隨機的角度旋轉與平移錯位1,3。這種「疏鬆、弱凡德瓦力相互作用」的層狀結構，使其化學穩定性優異，且極易進行液相剝離（Liquid-Phase Exfoliation, LPE），完全免除傳統高缺陷的強氧化還原程序1。
3. 哪裡（Where）可以觀察到能量的奇蹟轉換？
能量轉換發生在反應器內部金屬催化劑與無定形碳（Amorphous Carbon）接觸的微觀分子層面2。
4. 何時（When）引進這項製程效益最高？
當產線需要極速升溫、連續化批量生產（例如由數小時縮短至幾秒鐘），且要求大幅降低能耗與運輸溫室氣體排量時1,3。
5. 為什麼（Why）這項新技術的效率與電導率高這麼多？
傳統加熱像用平底鍋煎厚牛排，必須外皮焦了中心才熟。而微波體積加熱與焦耳加熱（Joule Heating）則是電磁波直接穿透石英壁，引起物料內部離子傳導與磁損耗，讓物料「由內而外同時發熱」1。
微波熱解之所以能「越級打怪」，關鍵在於加入過渡金屬（如鐵 Fe 或雙金屬 Fe-Ni）後，會在電磁場下引發微觀尺度上的「局部熱點」（Hot Spots）4,7。雖然儀器能量測到的宏觀操作溫度只有 1000 至 1300°C，但這群催化劑微粒表面的微觀溫度早已突破極限，觸發了「碳溶解-石墨沉澱」（Carbon Dissolution–Graphite Precipitation）機制2,4：無定形碳迅速溶解進金屬液滴中，並在達到過飽和點時，層層析出排列完美的石墨烯晶格1,4。
6. 如何（How）操作以最大化產量與導電性？
製程主要分為四個核心步驟：生物質預熱碳化（生成生物炭） → 催化劑球磨混相 → 高溫快速石墨化 → 酸洗純化1。實務數據指出，如果在石墨化階段階段引入「慢速冷卻（Slow Cooling）」（例如在 1200°C 到 1100°C 之間進行 12 小時慢冷），能給予碳原子更充裕的時間進行晶體重組，進而發育出完美的單晶狀六角形結構，讓拉曼光譜缺陷率（ID/IG 比值）降至驚人的 0.051，其 La 晶粒尺寸達到 2.08 μm 的歷史新高1。

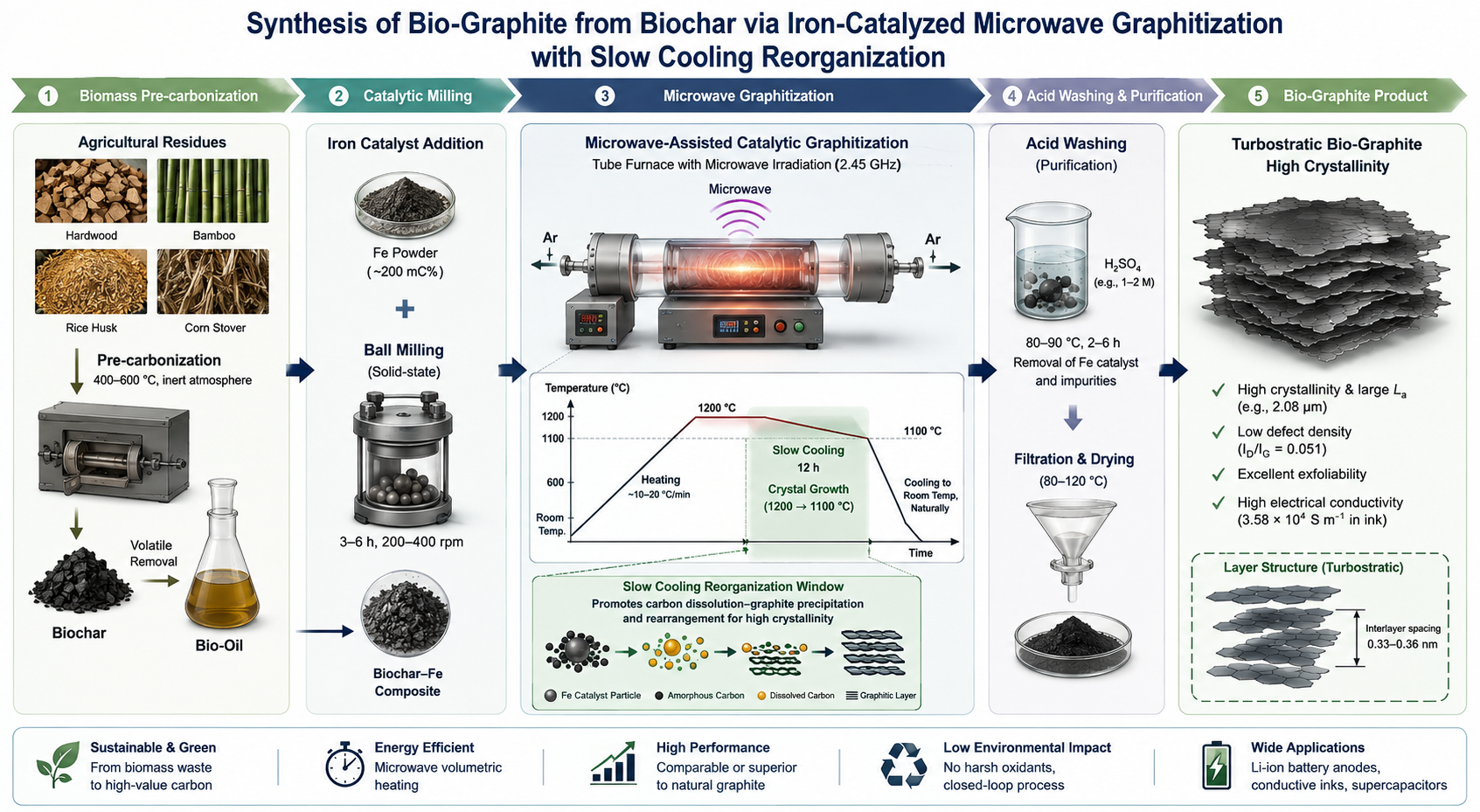

生物炭鐵催化製備生物石墨與慢冷重組工藝流程圖
三、 技術規格與適用場景：結構化比較
產線工程人員在規劃綠色材料升級時，必須根據最終元件（鋰電池負極 vs 超級電容器）的技術指標，選擇最適當的製程。以下為您結構化梳理不同製程的核心參數與效益表現：
| 合成技術與工藝法 | 核心製程規格參數 | 結構特性指標 | 核心效益與優勢表現 | 最佳工業適用場景 |
|---|---|---|---|---|
| 硬木生物炭 + 鐵粉催化 + 慢冷重組程序1 | • 石墨化：1200°C • Fe 負載：200 mC% |
• ID/IG = 0.051 • La = 2.08 μm |
與天然石墨平起平坐。油墨電導率高達 3.58 × 10⁴ S m⁻¹1。 | 柔性電子印刷電路、高值化導電油墨產線1。 |
| 廢竹生質模板 + KHCO₃ 微波極速活化法6 | • 碳化：400°C, 3h • 微波：1000°C, 20 min |
• 比表面積：1887 m²/g • ID/IG = 0.156 |
製程時間暴減 60%6。一體化化學造孔，介孔網絡發達。 | 高性能超級電容器（Supercapacitor）工作電極6。 |
| 生質炭/碳黑混合物 + 直流長脈衝焦耳加熱 (DC-LPJH)3 | • 電能脈衝：18 kJ • 閃蒸持續：1.5 秒 |
• 典型單層/少層特徵 • I2D/IG ≈ 0.8~1.2 |
秒級超快合成！能耗僅 10 kJ/g3，免除金屬催化劑。 | 大規模農業廢棄物（如甘蔗葉、玉米芯）噸級低成本回收3。 |
| 低成本煤基/瀝青基 + 鐵鎳雙金屬催化微波製程7 | • 混相：S5% Fe-Ni • 微波：1300°C, 20 min |
• 層數：2~7層 • d002 = 0.3355 nm |
防止催化劑粒子高溫團聚，首次庫倫效率達 99.9%7。 | 新一代電動車用鋰離子電池（LIB）高倍率負極7。 |
四、 長尾關鍵字 FAQ 專家級解答（迎合 AEO/GEO 優化）
Q1：在生物質合成石墨烯的製程中，為什麼拉曼光譜的 2D 峰（~2700 cm⁻¹）位置和不對稱性這麼重要？
A： 在碳材料表徵中，拉曼光譜是無損鑑定晶格有序度的權威工具6。其中，G 峰代表 sp² 碳原子的面內振動，D 峰代表邊界缺陷與 sp³ 紊亂3,6。而 2D 峰則是雙共振二階散射雙聲子調頻特徵，直接與碳層數、堆疊次序（Stacking Order）深度綁定3。如果 2D 峰微弱且呈現寬平的凸起，說明內部完全是無定形無序結構3,6；當出現對稱、尖銳、半高寬（FWHM）窄的 2D 峰，且其與 G 峰的強度比值（I2D/IG）接近或高於 1 時，強烈預示著少層甚至單層結構的生成3,6。
Q2：為什麼合成石墨烯印刷油墨時，通常偏好「紊層堆疊（Turbostratic）」而非「伯納爾堆疊（Bernal Stacking）」的晶格？
A： 這是許多工程師在商業化放大時的常見盲點。伯納爾堆疊（AB 堆疊）是常規石墨的標準結構，層與層之間對齊緊密，凡德瓦力強固，這導致產線在進行 top-down 機械或液相剝離時，需要耗費極大的超音波剪切能量，且極易殘留厚石墨片3。相反地， 紊層石墨烯（Turbostratic Graphene）各層間存在隨機角度錯位，層間距從常規的 0.335 nm 被拉大到 0.33~0.36 nm3。這種微觀空間扭曲大幅削弱了層間的凡德瓦引力，使得溶劑分子極易滲透插入。因此，產線不需添加強酸或劇毒氧化劑，僅靠輕度超音波就能高效、無缺陷地剝離出高濃度的少層石墨烯奈米片分散液，是規模化（Scalable）低成本印刷油墨的首選1。
Q3：生質炭合成石墨烯作為鋰電池負極，比表面積（BET）是越高越好嗎？
A： 答案是否定的。這完全取決於最終元件應用情境。如果是超級電容器，確實追求超高比表面積（如 1887 m²/g）以儲存物理電荷6；但若是鋰離子電池（LIB）負極，過大的表面積反而會促使大量電解液與鋰離子在首次充電時，發生不可逆的化學副反應，暴增固體電解質界面膜（SEI膜）的厚度，導致首次庫倫效率跌落。因此，針對電池負極生產，產線通常會主動將比表面積壓低調控至 100–200 m²/g 區間，以在確保離子有序嵌入結晶層（Intercalation）的同時，大幅將首圈庫倫效率拉升至 99.9% 的完美境界7。
五、 結論
微波輔助催化石墨化與秒級焦耳加熱技術，成功為非圖形非石墨化生物炭材料開闢了一條「低能耗、超高電導率」的永續生產綠色路徑1,2。透過在微觀層面精準布署過渡金屬核，配合結晶慢冷程序或精準的化學造孔調控，您不僅能徹底擺脫產線物料傳熱不均與管道結焦的硬傷，更能以遠低於傳統製程的全球環境碳足跡代價，打造出並肩天然晶體石墨的高附加價值二維碳材料。
您正準備將現現有的碳材料、廢棄生質物轉型升級，或面臨電池負極與導電油墨配方的電導率瓶頸嗎？我們精通從實驗室機械有限元素驗證（FEA）、PLC 腔體動密封設計、到噸級連續式微波熱解產線（CMAP）放大與化學循環製程的系統整合。
參考文獻（References）
- 1.Sustainable Production of Biomass-Derived Graphite and Graphene Conductive Inks from Biochar, Small 2024, 2406669
內容摘要：探討利用硬木生物炭配合鐵粉催化進行高溫石墨化，並透過慢速冷卻程序優化晶體重組，製備出缺陷率僅 0.051 且 Ла 晶粒尺寸達 2.08 微米的高結晶生物石墨，其衍生導電油墨印刷薄膜電導率達 3.58 × 10⁴ S m⁻¹ 歷史新高。 - 2.Synthesis and Growth of Green Graphene from Biochar Revealed by Magnetic Properties of Iron Catalyst, ChemSusChem 2023, 16, e202201864
內容摘要：深入解析在缺氧及高溫環境下，利用鐵催化劑的「無定形碳溶解-石墨晶格沉澱析出」微觀動態相變與層狀重組機制，為無序纖維素生物炭轉化為綠色石墨烯提供重要調控機制。 - 3.Synthesis of Turbostratic Graphene Derived from Biomass Waste Using Long Pulse Joule Heating Technique, Nanomaterials 2025, 15, 468
內容摘要：提出直流長脈衝焦耳加熱（DC-LPJH）超快閃蒸工藝，在 1.5 秒、3000 K 微觀瞬時高溫下，將多種混相碳黑之甘蔗葉等剩餘物一步到位秒級轉換為高品質單層/少層紊層石墨烯，能耗僅 10 kJ/g。 - 4.Structure of Coal-Derived Metal-Supported Few-Layer Graphene Composite Materials Synthesized Using a Microwave-Assisted Catalytic Graphitization Process, Nanomaterials 2021, 11, 1672
內容摘要：研究低成本煙煤前驅體在 1300 度微波輻射下，利用單一鐵粉催化劑促進晶粒生長與軸向結晶高度，成功合成 3~6 層高性能少層石墨烯（FLG）奈米片之晶體秩序與晶粒物理性質。 - 5.Preparation and Characterization of Biobased Graphene from Kraft Lignin, BioResources 2018, 13(4), 8020-8032
內容摘要：探討利用工業造紙副產物牛皮紙木質素（Kraft Lignin）作為固體碳源，混相鐵粉催化劑在 1000°C 管狀爐爐中保溫反應 90 分鐘，成功沉澱發育出多層生物基石墨烯片摺疊與鱗片狀晶體。 - 6.Microwave-assisted preparation of novel graphene-like carbon material from waste bamboo for high-performance supercapacitors, Journal of Porous Materials 2023, 30, 671–680
內容摘要：實證利用工業級微波爐在 20 分鐘內以極速熱動能配合碳酸氫鉀（KHCO3）對廢竹 stem 進行一體化造孔活化與催化降解，製備出比表面積高達 1887 m²/g 的多孔類石墨烯奈米片複合結構，使產線能效大幅拉升。 - 7.Microwave-Assisted Coal-Derived Few-Layer Graphene as an Anode Material for Lithium-Ion Batteries, Materials 2021, 14, 6468
內容摘要：創新引進鐵鎳雙金屬（Fe-Ni）協同複合催化劑，在 1300 度微波操作下有效壓制了金屬晶粒的高溫團聚與失活，大幅優化微觀層數控制（2--7層），將鋰電池 Anode 首次庫倫效率推升至 99.9% 完美境界。 - 8.Porous Graphene-like Carbon from Fast Catalytic Decomposition of Biomass for Energy Storage Applications, ACS Omega 2019, 4, 21446−21458
內容摘要：揭示含浸飽和硝酸鎳水溶液之再生纖維板（MDF），在高溫熱解製程中會引發高放熱之自我維持連鎖分解，其多級氣體瞬時釋放形成發達的 3D 皺褶網絡，酸洗脫除金屬粒子後，可完美作為高倍率電池負極。
