工業微波熱解（MAP）技術作為綠色循環經濟的核心突破，透過體積加熱機制能有效克服傳統電加熱中聚合物導熱性差、加熱不均的瓶頸4。
實務指出，加入鐵粉或碳基微波吸收劑（介質），能激發微觀「熱點」並發揮催化 scission 反應之雙重效益，將廢塑膠、生物質的高價值燃料轉化率提升至最高 80% 左右。
本技術文章將深入探討其核心架構、製程規格優勢，並提供在地化實務優化路徑。
一、為什麼傳統加熱搞不定廢塑膠回收？解析產業陣痛期
在永續發展與零碳排的浪潮下，將塑膠廢棄物轉化為高價值燃料或化學原料（化學回收，Chemical Recycling），是邁向綠色永續發展（Sustainable Development）的必經之路2。然而，非專業產線工程人員在操作傳統常規熱解系統（如傳統流體化床或旋轉窯）時，經常面臨以下幾大痛點：
- 融熔黏解與管線堵塞（Fouling & Plugging）： 絕大多數廢塑膠（如聚丙烯 PP、高密度聚乙烯 HDPE）在 thermal degradation 降解（約 300–330 °C）之前，早在 200 °C 以下就會融化成極度黏稠的液體，這常導致反應器內部攪拌困難、流體化失效，甚至發生結焦（Coke）管線堵塞，產線被迫頻繁停機維護3。
- 傳熱效率極差： 高分子聚合物本質上是優良的絕熱體（低熱傳導率，Low Thermal Conductivity）4。傳統依靠外部壁面傳導、對流的加熱方式，會在物料內部形成巨大的溫度梯度4。這不僅導致最外層過度焦化、最內層卻未完全反應，更使得最終產出的熱解油（Bio-oil / Pyrolysis Oil）成分複雜、蠟質（Wax）含量過高、得色與品質均不穩定4。
二、如何用微波輔助熱解（MAP）打破僵局？5W1H 白話科學降維
為了徹底解決上述傳統製程的物理硬傷，微波輔助熱解（Microwave-Assisted Pyrolysis, 簡稱 MAP） 技術應運而生4。究竟 MAP 技術是如何運行的？我們透過 5W1H 的結構來為您解密：
1. 誰（Who）需要這項技術？
這項技術主要適用於處理混合、受污染或難以進行機械回收（Mechanical Recycling）的後消費者塑膠廢棄物（如生活垃圾、工業包裝）4，以及農業剩餘物等木質纖維素生物質。
2. 什麼（What）是 MAP 技術與微波吸收劑？
- MAP 定義： 在缺氧（Oxygen-Deficient）或惰性氣體環境中，直接利用微波輻射（通常為工業標準頻率 2450 MHz 或 915 MHz）與物料或催化介質交互作用，將電磁能直接轉化為熱能以進行熱化學降解的創新製程4。
- 微波吸收劑（Microwave Absorber / Susceptor）： 由於大部分塑膠（如低密度聚乙烯 LDPE）的介電損耗極低（tan δ ≈ 0.0003），基本不吸收微波3。因此，在實務中必須混合高介電損耗或磁損耗的材料作為「吸收劑」，常見的有碳基材料（如活化碳、生物炭、石墨）或金屬氧化物/金屬粉末（如碳化矽 SiC、鐵粉、磁鐵礦 Fe₃O₄）4。
3. 哪裡（Where）可以觀察到能量轉化？
微波能量會在反應器內部、與物料微觀接觸的分子層面直接進行轉化4。
4. 何時（When）技術效益最顯著？
相較於常規加熱需要數小時的預熱與熱傳導4，MAP 能實現高達 200 °C/min 的升溫速率，在短短數分鐘內使反應物達到平衡操作溫度4，顯著縮短反應時間（Residence Time）並大幅減少焦炭與不凝性氣體的過度生成4。
5. 為什麼（Why）微波加熱效率高這麼多？（對比法說明）
- 傳統外熱式（Surface Heating）： 就像用平底鍋煎厚牛排，必須外皮先焦了，中心才慢慢熟。熱量由外向內傳遞，受限於聚合物的低熱導率，效率低下且耗能4。
- 微波體積加熱（Volumetric Heating）： 就像微波爐加熱，電磁波直接穿透非金屬反應壁（如透明的石英玻璃），引起物料內部的極性分子（如水分子）或吸收劑（如鐵粉、SiC）發生偶極旋轉（Dipole Rotation）與離子傳導（Ionic Conduction）4。分子與離子在交變電磁場下產生劇烈的高頻摩擦，由內而外 同時發熱4。
- 獨家專家觀點與熱點效應： 微波熱解之所以能「越級打怪」，關鍵在於吸收劑顆粒表面會產生微觀尺度上的 「局部熱點」（Hot Spots / Microplasmas）。即使儀器能量測到的宏觀整體溫度（Bulk Temperature）只有 400 °C，但在鐵粉或 SiC 顆粒表面的微觀溫度可能早已超越 450 °C 甚至更高。這群隱形的熱點就像微型高能炸彈，能迅速炸開大分子的 C-C 鍵（聚合物鏈斷裂）。因此，在較低的宏觀操作溫度下，就能獲得比傳統加熱更優異、選擇性更高（Selectivity）的化學反應速率與裂解效果。
6. 如何（How）收集熱解產物？
裂解產生的熱蒸汽（Pyrolytic Vapor）會隨產線管線進入由冷卻水冷卻的冷凝系統（Condenser System）3，可有效凝結分離出富含高辛烷值芳香烴（Aromatics）的熱解油（液體燃料）3，而不凝性的副產氣體（如 H₂, CH₄, CO 等合成氣）則可直接收集作為產線自給能發電使用，達成製程的自我維持3。

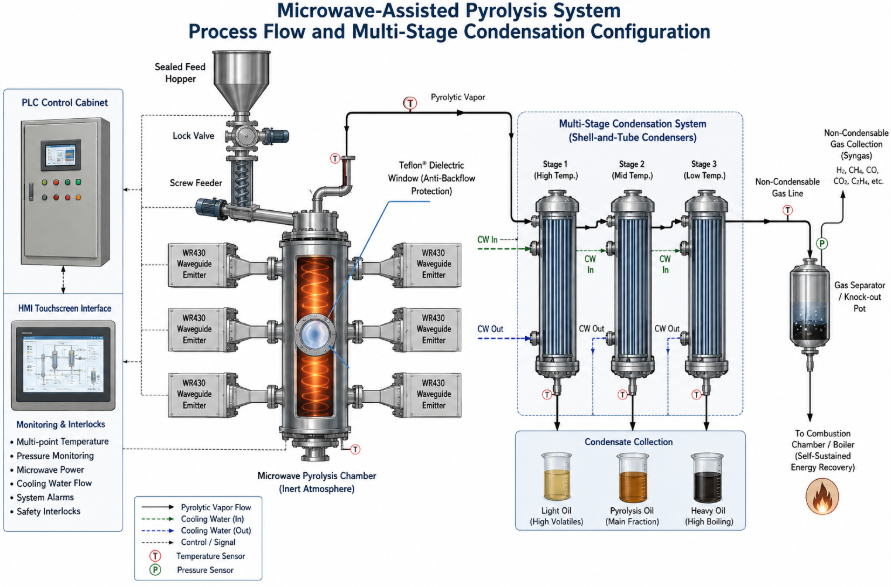

微波輔助熱解系統工藝流程與多級冷凝配置圖 圖中左側顯示密閉漏斗與螺旋進料系統將物料送入圓柱形微波熱解腔體，腔體外部環繞多組 WR430 導波管發射器，中央有防回流的特氟龍介質窗防護；右側連接冷水循環的殼管式冷凝器與不凝性氣體收集管線，PLC控制櫃與觸控 HMI 人機介面配置於最左側進行多點溫度安全連鎖監控3。
三、微波熱解（MAP）反應器型式與規格結構化比較
因應不同物料特性（塑膠 vs 生物質）與產能需求（實驗室 vs 中試工業級），反應器結構與吸收劑的搭配至關重要。以下為您結構化對比三大主流工業應用情境：
| 反應器與吸收劑型式 | 核心規格與參數範例 | 優勢效益分析 | 主要劣勢與局限 | 最適合應用場景 |
|---|---|---|---|---|
| 半連續/批次式反應器 + 鐵粉吸收劑 |
• 批次容量：30–40 L1 • 微波功率：8 kW4 • 宏觀溫度：~400 °C4 |
1. 鐵粉兼具高微波磁損耗吸收與促進脫氫、芳構化之催化雙重效益。 2. 顯著降低大體積物料內的冷點風險。 |
1. 批次操作（Batch）需定期停機清渣（Char Out）與冷卻。 2. 磁性吸收劑與炭黑固體產物的分離製程較複雜。 |
高黏度 heterogeneous 雜亂廢塑膠（如單包裝低密度聚乙烯 LDPE 薄膜回收）。 |
| 連續式下吸混合床反應器 + 碳化矽（SiC）球 |
• 系統總功率：9 kW3 • 加工率：高達 10 kg/h3 • SiC填料：6 kg / 12mm3 |
1. SiC 球耐高溫（達 1300 °C）、導熱與微波響應極佳且價格低廉3。 2. 配合中心螺桿（Auger Shaft）持續向下研磨物料，強化熱質傳遞傳熱，完全免除塑膠熔融結塊問題3。 |
1. 機械運動部件（螺桿）在 600°C 高溫高壓密閉環境下對動密封（如專用油封）與抗蠕變不鏽鋼材質要求極高3。 | 大產量、需 24 小時連續運作的單一 polyolefin 顆粒（如 HDPE / PP 碎片）純化產線3。 |
| 微波輔助流體化床反應器 （Fluidized Bed） |
• 載氣系統：高純氬氣 Ar2 • 流速：2.36×10⁻³ m/s2 • 微波功率：800 W2 |
1. 利用流體化氣體使 SiC 吸波顆粒與塑膠微粒劇烈碰撞，達成極高傳熱系數。 2. 適合高溫閃蒸熱解以最大化產出富含丙烯、甲烷的可燃熱解氣2。 |
1. 反應器 residence time 極短（1–25 秒），若氣體流速過快會導致副產蠟（Wax）產率劇烈上升3。 2. 需外加大量高成本惰性載氣，且氣體會稀釋燃氣熱值。 |
針對燃料電池（Fuel Cells）或高熱值合成氣（Syngas）定向開發的特種燃氣工廠2。 |
四、微波熱解設備 FAQ
Q1：工業微波熱解設備在處理廢塑膠時，如何解決「局部過熱」或磁控管損壞的安全性問題？
A： 工業級系統通常透過多項機械與電磁設計的優化來確保安全：第一，設置 連續物料攪拌螺桿（Mixing Auger） 或採用流體化床設計，保持微波吸收劑與塑膠的均勻混合，打破局部電場集中3。第二，在磁控管與熱解腔（Applicator Cavity）的連接導波管處，必須加裝高質量的 微波穿透性介質窗（如 2mm 特氟龍 Teflon 窗或石英窗），作為物理隔離氣壁，100% 阻絕高溫有毒熱解蒸汽反流污染或腐蝕昂貴的發射源頭4。第三，整合 PLC 控制系統搭配自動連鎖反饋迴路，即時動態微調磁控管的工作週期（Duty Cycle），當腔體內 von Mises 應力或溫度異常時自動停機1。
Q2：微波熱解製程中，為什麼一定要添加微波吸收劑（Susceptor）？不加會怎麼樣？
A： 因為絕大多數通用塑膠（聚烯烴類如 PP, HDPE, LDPE）其分子結構對微波是「透明」的，其高頻介電損耗因子（Dielectric Loss Factor）近乎為零4。如果不添加吸收劑而直接進行微波輻射，塑膠分子根本無法將電磁波轉化為熱能，整機空載（Reflected Power 將飆高並燒毀設備）4。引入鐵粉或碳化矽（SiC）等高效吸收介質後，它們能迅速與振盪電磁場產生離子傳導與介電損耗，率先升溫，並透過空間微觀傳導將熱量瞬間泵入塑膠基質中，這正是微波熱解可行性的基石4。
Q3：添加 ZSM-5 分子篩催化劑對於提升微波輔助熱解油品質有何具體效益？
A： 引入 ZSM-5 沸石材料作為外置或內混催化床，能利用其發達的微孔結構與酸性活性位點，對初級裂解產生的粗油蒸汽進行二次精製與深度催化裂化（Catalytic Cracking）3。實務研究證實，在 WHSV（重量小時空間速度）為 10 h⁻¹、製程宏觀溫度 620 °C下，ZSM-5 分子篩能顯著將液體產物中高燃油價值的 汽油段烴類（Gasoline-range Hydrocarbons, C5–C12） 比例拉高至 73.5%，且其中富含抗爆性極佳的芳香烴（占 45.0%）與異構烷烴（占 24.6%），使產出的裂解油更接近商用燃油規範，顯著降低後端加氫精製（Hydrotreating）或分餾的分離成本3。
五、技術前瞻
微波輔助熱解（MAP）不論是搭配高耐磨的碳化矽攪拌床，還是具備優異催化烴鏈 scission 效益的鐵粉介質，都已成功驗證其從實驗室走向中試規模（90 kg/h）的工程可行性與能源自給率潛力4。然而，如何針對您工廠現有的混合廢塑膠或特定 agroindustrial 生物質成分，進行客觀的介電特性量測、最優微波腔體尺寸模擬、以及防回流氣密油封材料的配置，都需要資深技術團隊的一對一客製。
想大幅升級您產線的熱質傳遞效率嗎？
點擊此處立即聯繫我們參考文獻
- 1 Design of a Semi-Continuous Microwave System for Pretreatment of Microwave-Assisted Pyrolysis Using a Theoretical Method, Inventions 2025, 10, 24
內容摘要：提出一套創新的 40 L 容量、800 W 功率之半連續微波熱解預處理設備機械 CAD 設計，並成功透過有限元素分析（FEA）驗證石英玻璃反應容器的結構 Equivalent Stress（von Mises 應力）安全性與體積溫度的三維空間均勻性。 - 2 Microwave-assisted fluidized bed reactor pyrolysis of polypropylene plastic for pyrolysis gas production towards a sustainable development, Applied Energy 2023, 342, 121099
內容摘要：全球首次開發出微波流體化床反應器，並以 SiC 微波吸收劑混相流體化處理 PP 塑膠微粒，實證在 900 °C、微波功率 800 W 下能取得 76.1 wt% 的極佳熱解氣體產率。 - 3 Catalytic pyrolysis of plastic wastes in a continuous microwave assisted pyrolysis system for fuel production, Chemical Engineering Journal 2021, 418, 129412
內容摘要：詳細闡述了一套中試規模 9 kW 連續式下吸微波熱解（CMAP）系統的能量平衡（Energy Balance），指出處理 1 kg 高密度聚乙烯（HDPE）僅需 5 MJ 電能（能效高達 89.6%），並透過外置 ZSM-5 催化劑大幅提升汽油段高純芳香烴比例。 - 4 Microwave-Assisted Pyrolysis Process: From a Laboratory Scale to an Industrial Plant, Recent Microwave Technologies, IntechOpen 2022, Chapter 9
內容摘要：記錄了義大利 Techwave 團隊將 MAP 技術從 2008 年實驗室研究逐步放大至日產能 2,000 kg（約 90 kg/h）工業級規模的專利轉化歷程與化學循環經濟低碳效益評估。
